10kV  SF6环网柜

10kV SF6环网柜

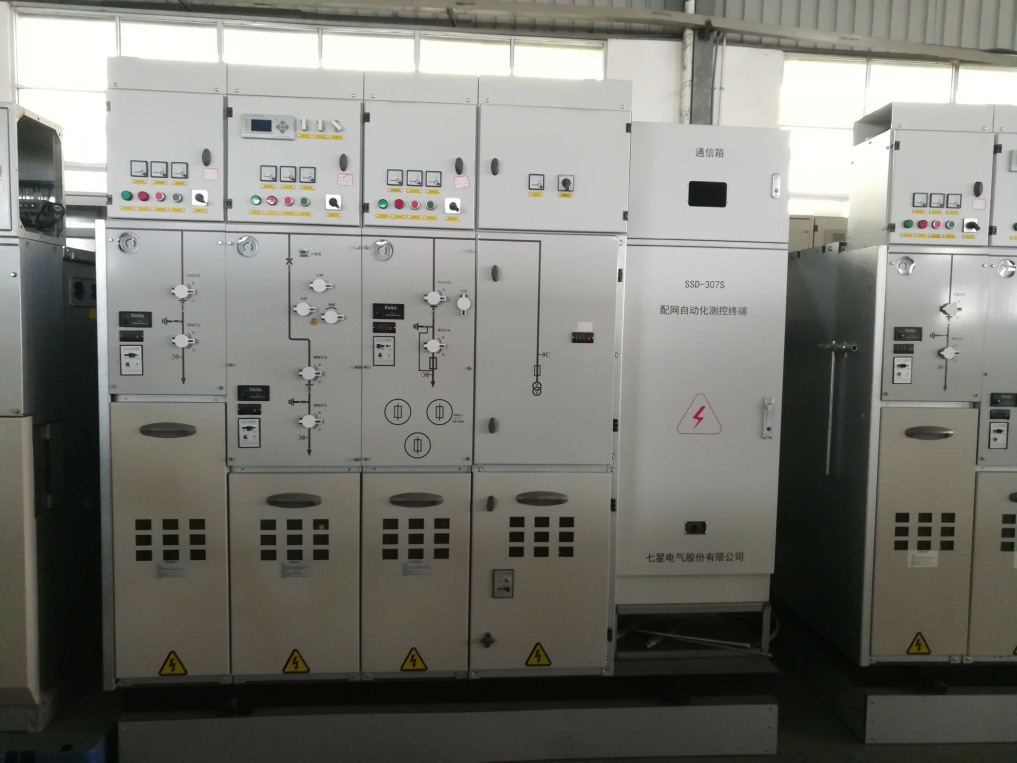

SSU系列全绝缘紧凑型环网柜是七星电气自主研发的SF6气体绝缘的中压开关设备,产品采用模块化设计,可根据不同设计方案任意排列,由共箱式单元与扩展式单元完美组合,满足各种二次变电站对紧凑型开关柜灵活使用的需要。广泛应用于配电站、箱式开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道及自然条件较恶劣的场所领域。
为响应国网“1135”配网运行服务管理要求,提高设备选型标准相关要求,我司认真学习贯彻“12千伏环网柜(箱)标准化设计定制方案”,经过研发、设计、制造已完全具备标准化环网柜的生产能力并取得相关第三方检测报告。
10kV  SF6环网柜
产品介绍

型号规格尺寸

1、常规SF6环网柜
SSU-K    负荷开关单元                  (尺寸:360*750*1500)
SSU-T    负荷开关熔断器组合柜     (尺寸:360*750*1500)
SSU-V    断路器单元                      (尺寸:420*750*1500)
SSU-B    电缆连接单元                   (尺寸:360*750*1500)
SSU-LV   断路器联络单元               (尺寸:630*750*1500)
SSU-M    计量柜单元                      (尺寸:750*850*1500)
SSU-Kpt  带开关PT单元                  (尺寸:500*750*1500)
SSU-PT   不带开关PT单元               (尺寸:500*750*1500)
SSU-TP   站用变                             (尺寸:1100*750*1500)
注明:上述尺寸不含低压箱尺寸。



标准化SF6环网柜

SSU-K   负荷开关单元                              (尺寸:375*750*(1600+350))
SSU-T   负荷开关熔断器组合单元             (尺寸:420*750*(1600+350))
SSU-V   断路器单元                                 (尺寸:420*750*(1600+350))
SSU-B   电缆连接单元                              (尺寸:375*750*(1600+350))
SSU-Kpt 带开关PT单元                            (尺寸:600*750*(1600+350))
SSU-Kpt 带开关PT单元 (集成节点开关)(尺寸:600*750*(1600+350))



主要功能特点

★负荷开关采用SF6气体作为绝缘和灭弧介质
★断路器采用真空灭弧、SF6气体绝缘。
★产品可手动电动操作。
★可满足智能化升级接口和保护方案
★配有屏蔽型可分离连接器
★具有完善的"五防"功能
★产品结构设计紧凑、占用空间小,提高空间利用率;
★产品免维护、长寿命等特点。
